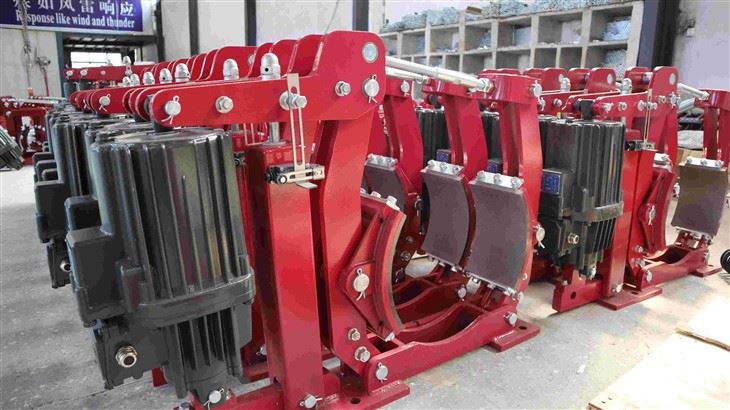

Freins à tambour industriels YWZ9
Les freins à tambour industriels hydrauliques électriques de la série YWZ5/YWZ9 sont largement utilisés pour la décélération et le frein de stationnement des dispositifs d'entraînement mécaniques tels que le levage, le transport, la métallurgie, la mine, le port, le quai, les machines de construction, etc.
Description
Série YWZ5/YWZ9freins à tambour industriels

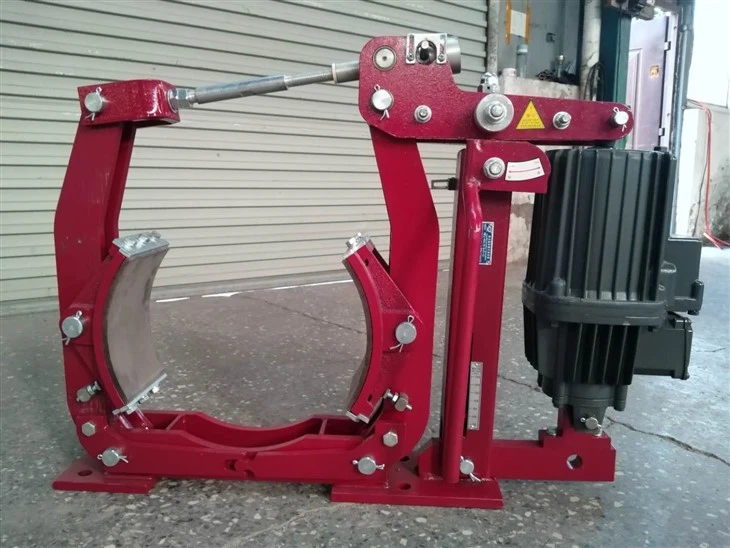

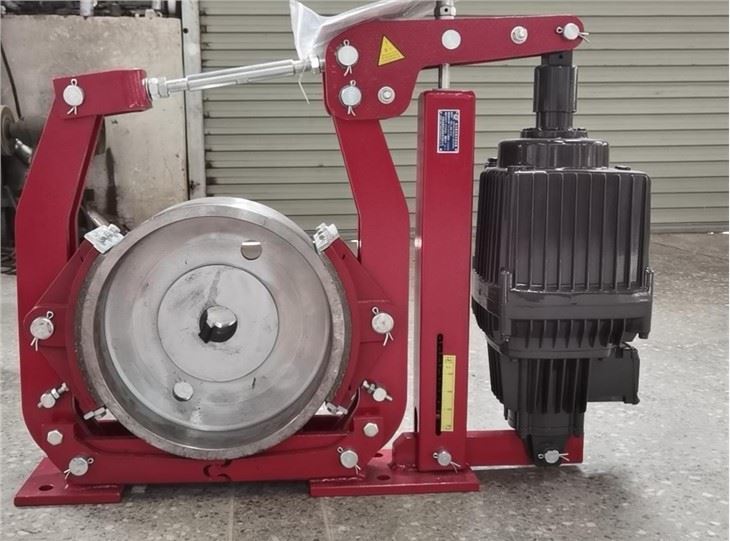

Le frein à tambour industriel hydraulique électrique de la série YWZ5/YWZ9 est principalement utilisé pour le levage, le transport, la métallurgie, la construction et tout autre entraînement mécanique supportant le frein mécanique. Le frein à tambour industriel électrique-hydraulique série YWZ5/YWZ9 est composé de deux parties : le cadre de frein et l'actionneur hydraulique électrique correspondant. Lorsque la puissance est alimentée, l'actionneur hydraulique électrique se déplace, la tige de poussée monte rapidement et la dalle de frein est ouverte par le levier pour réaliser l'état de freinage desserré. Lorsque l'alimentation est coupée, la tige de poussée de l'actionneur hydraulique électrique descend rapidement sous l'action de la force du ressort et la dalle de frein se ferme grâce à l'action du levier pour obtenir le verrouillage.
FONCTIONS SUPPLÉMENTAIRES
| Code de fonction | Importance du modèle |
| M | Dispositif de compensation de l'usure des plaquettes |
| K1 | Fin de course d'ouverture |
| K2 | Fin de course fermeture |
| K3 | Interrupteur d'affichage de la limite d'usure des plaquettes |
| S1 | Appareil de gauche |
| S2 | Dispositif manuel main droite |
Les dimensions et les paramètres de couple de freinage des freins à tambour industriels des séries YWZ5/YWZ9 sont conformes à la norme GB6333-86, les exigences technologiques sont conformes à la norme JB/T6406-2006.
Principales caractéristiques :
Le dispositif d'égalisation à verrouillage et le dispositif de suivi automatique-des plaquettes peuvent toujours maintenir les plaquettes des deux côtés égales et sans réglage, évitant ainsi le phénomène selon lequel la plaquette de frein d'un côté flotte contre la roue de frein en raison d'une rétraction inégale.
Les charnières pivotantes principales sont équipées de roulements-autolubrifiants qui offrent une efficacité de transmission élevée, une longue durée de vie et aucune lubrification n'est requise pendant l'utilisation.
Le ressort de frein est disposé dans le tube carré et est équipé d'une règle. L'utilisateur peut facilement lire la valeur du couple de freinage, éliminant ainsi les problèmes de mesure et de calcul
La plaquette de frein est une structure moulée intégrée-montée sur une carte, facile et rapide à remplacer. Des plaquettes de frein de différents matériaux sont disponibles au choix des utilisateurs
Les produits de poussoirs hydrauliques électriques de la série Ed sont assortis, ils sont sensibles et ont une longue durée de vie
Conception fermée normale, freinage à ressort lorsque l'alimentation est coupée et le poussoir se libère lorsque l'alimentation est allumée
Données techniques et dimensions des freins à tambour industriels des séries YWZ5/YWZ9
| Type de frein | Type de propulseur | Couple de freinage (Nm) | Autorisation | Dimensions(mm) | Poids | ||||||||||||||||
| A | b | C | D | d | E | F | G1 | G2 | Hmax | h1 | i | K | M | n | L | ||||||
| Y W Z 5 / Y W Z 9 |
-160/E23 | Ed23/5 | 80-160 | 1.0 | 430 | 65 | 160 | 160 | 14 | 145 | 85 | 145 | 195 | 435 | 132 | 55 | 130 | 120 | 8 | 145 | 32.5 |
| -200/E23 | Ed23/5 | 112-200 | 1.0 | 470 | 80 | 160 | 200 | 14 | 175 | 90 | 165 | 265 | 500 | 160 | 55 | 145 | 140 | 10 | 150 | 35 | |
| -200/E30 | Ed30/5 | 140-315 | 38 | ||||||||||||||||||
| -250/E23 | Ed23/5 | 140-250 | 1.0 | 535 | 100 | 160 | 250 | 18 | 205 | 110 | 200 | 290 | 570 | 190 | 65 | 180 | 160 | 12 | 180 | 42 | |
| -250/E30 | Ed30/5 | 180-315 | 45 | ||||||||||||||||||
| -250/E50 | Ed50/6 | 315-500 | 575 | 190 | 50 | ||||||||||||||||
| -300/E23 | Ed23/5 | 180-280 | 1.25 | 590 | 125 | 160 | 300 | 18 | 255 | 115 | 245 | 330 | 585 | 225 | 80 | 220 | 180 | 12 | 170 | 70 | |
| -300/E30 | Ed30/5 | 250-400 | |||||||||||||||||||
| -300/E50 | Ed50/6 | 400-630 | 630 | 190 | 75 | ||||||||||||||||
| -300/E80 | Ed80/6 | 630-1000 | 80 | ||||||||||||||||||
| -315/E23 | Ed23/6 | 180-280 | 1.25 | 590 | 125 | 160 | 315 | 18 | 255 | 115 | 245 | 330 | 585 | 225 | 80 | 220 | 180 | 12 | 170 | 70 | |
| -315/E30 | Ed30/5 | 250-400 | |||||||||||||||||||
| -315/E50 | Ed50/6 | 400-630 | 1.25 | 630 | 190 | 75 | |||||||||||||||
| -315/E80 | Ed80/6 | 630-1000 | 80 | ||||||||||||||||||
| -400/E50 | Ed50/6 | 400-800 | 1.25 | 710 | 160 | 190 | 400 | 22 | 310 | 160 | 310 | 420 | 715 | 280 | 100 | 270 | 220 | 14 | 170 | 95 | |
| -400/E80 | Ed80/6 | 630-1250 | 110 | ||||||||||||||||||
| -400/E121 | Éd121/6 | 1000-2000 | 700 | 240 | 775 | 125 | |||||||||||||||
| -500/E80 | Ed80/6 | 800-1600 | 1.25 | 810 | 200 | 190 | 500 | 22 | 385 | 180 | 365 | 535 | 810 | 335 | 130 | 325 | 280 | 16 | 180 | 175 | |
| -500/E121 | Éd121/8 | 1120-2500 | 800 | 240 | 845 | 190 | |||||||||||||||
| -500/E201 | Ed201/6 | 2000-4000 | |||||||||||||||||||
| -600/E121 | Éd121/6 | 1800-2800 | 1.6 | 925 | 240 | 240 | 600 | 26 | 470 | 220 | 450 | 600 | 1035 | 425 | 170 | 400 | 340 | 25 | 185 | 300 | |
| -600/E201 | Ed201/6 | 2500-4500 | |||||||||||||||||||
| -600/E301 | Ed301/6 | 4000-6500 | 305 | ||||||||||||||||||
| -630/E121 | Éd121/6 | 1800-3150 | 1.6 | 925 | 250 | 240 | 630 | 26 | 470 | 220 | 450 | 600 | 1035 | 425 | 170 | 400 | 340 | 25 | 185 | 310 | |
| -630/E201 | Ed201/6 | 2500-5000 | |||||||||||||||||||
| -630/E301 | Ed301/6 | 4000-7100 | 315 | ||||||||||||||||||
| -700/E201 | Ed201/6 | 2500-5600 | 1.6 | 980 | 280 | 240 | 700 | 27 | 525 | 240 | 500 | 650 | 1140 | 475 | 190 | 450 | 360 | 30 | 220 | 420 | |
| -700/E301 | Ed301/6 | 4000-8000 | 425 | ||||||||||||||||||
| -710/E201 | Ed201/6 | 2500-5600 | 1.6 | 980 | 280 | 240 | 700 | 27 | 525 | 240 | 500 | 650 | 1140 | 475 | 190 | 450 | 360 | 30 | 220 | 420 | |
| -710/E301 | Ed301/6 | 4000-8000 | 425 | ||||||||||||||||||
| -800/E301/12 | Éd301/12 | 10500-12500 | 2.0 | 1230 | 320 | 240 | 800 | 27 | 595 | 280 | 570 | 830 | 1355 | 530 | 210 | 520 | 440 | 30 | 240 | 545 | |
Remarque : La taille du type et de la structure spécifiques doit être conservée.
Selon les besoins de l'utilisateur, produire un frein normalement ouvert, des-produits antidéflagrants et-produits non standard.
Correspondre aux besoins de l'utilisateur pour produire YouTube1moteur. (Remarque : changement de dimension)
